概述





     振動式流化床干燥技術最早出現在日本、美國等國家，上世紀八十年代初，我國化工行業相繼引進使用。振動式流化床是通過振動使物料實現連續干燥，強化了傳熱傳質過程，更加節約能源，而且克服了對流式流化床所存在的被干燥物料會形成溝流和滯動區，溫度大時易結塊，以及由于顆粒返混，顆粒停留時間分布范圍大，顆粒含濕量不均等缺點。ZTG系列振動流化床干燥(冷卻)機是我公司在吸收日本和美國同類產品技術基礎上，自主設計的國內新一代振動干燥設備。近幾年來，在我國許多行業，如輕工、食品、化工、制藥、精制鹽及非金屬礦物等得到廣泛的應用。





特點

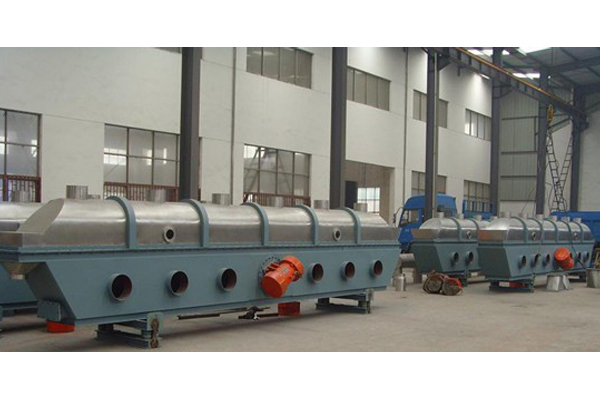

l、結構：該機主要由以下幾部分組成(見圖)

1、加料口 2、上蓋 3、空氣出口 4、出料口 5 、底座

6、振動電機 7 、空氣入口 8、減振彈 9、振床



2、特點：

①流態化均勻穩定，無死床和吹穿現象，可以獲得均勻的干燥、冷卻的制品。

②振動源為振動電機，運轉平穩，維修方便，噪音低，設備壽命長。

③可調性好，料層厚度和物料在機內停留時間以及機器的振幅變更可以在設計范 圍內調節。

④適應面寬，對不同比重、粒度和形狀、含水量、含水形式的物料均能適應。

⑤對物料表面損傷小，可用于易碎物料的干燥。

⑥作業環境清潔，可連續作業。

⑦加熱方式為直接蒸汽加熱，熱效率高，節能效果好，比一般裝置節能30％-60％。

參數

系列型譜及參數



參數型號mm	整體外型尺寸mm	流化床尺寸mm	整機功率kW	整體重量

ZTG3×30	3510×890×1650	2990×280×150	2×0.75	1250
ZTG3×45	5010×1120×1830	4500×260×150	2×0.75	1580
ZTG6×45	5010×1290×1940	4500×550×150	2×1.5	1970
ZTG6×60	6510×1290×1940	6000×550×150	2×1.5	2750
ZTG9×60	6510×1830×2119	6000×850×150	2×2.2	3540
ZTG9×75	8010×2100×2110	7500×850×150	2×3.7	4220
ZTG12×75	8010×2400×2570	7500×1100×150	2×3.7	5230
ZTG15×75	8010×2850×2450	7500×1450×150	2×3.7	6430
